Zerwała się lub zaplątała lina na bramie segmentowej
Co robić?
Wprowadzenie
Bramy segmentowe stały się codziennym elementem naszego życia. To dość niezawodna i wygodna konstrukcja, ale niestety ma swoje słabe punkty. Jednym z nich są liny. W tym artykule omówimy najczęstsze problemy związane z linami bram segmentowych oraz sposoby ich rozwiązania.
Spis treści:
Przerwanie liny
Przyczyna: Zużycie lub długotrwałe przebywanie w niekorzystnych warunkach, takich jak woda, agresywne substancje chemiczne itp.
Lina bramy segmentowej jest stale napięta, a podczas ruchu bramy nawijana i odwijana. W zależności od jakości liny, prędzej czy później traci ona swoją wytrzymałość. Poszczególne druty, z których się składa, pękają, a gdy liczba uszkodzonych lub zerwanych drutów osiągnie wartość krytyczną, dochodzi do zerwania liny.
Zazwyczaj w większych bramach segmentowych montowane są specjalne mechanizmy zabezpieczające, które w przypadku zerwania liny blokują ruch bramy. Jednak w mniejszych bramach garażowych producenci często rezygnują z takich mechanizmów w celu obniżenia kosztów. W rezultacie zerwanie jednej liny może doprowadzić do zerwania drugiej. Jeśli dzieje się to, gdy brama jest w półotwartym stanie, może to poważnie uszkodzić automatykę. W przypadku bram bez automatyki skrzydło może opaść, uszkadzając przedmioty znajdujące się pod nim lub powodując obrażenia u ludzi.
Co zrobić, jeśli lina się zerwała?
Najlepszym rozwiązaniem jest wezwanie specjalisty. Wyszukaj w internecie firmy lub fachowców zajmujących się profesjonalnym serwisem bram segmentowych. Problem w tym, że wymiana liny wiąże się z koniecznością pracy ze sprężynami bramy segmentowej, które znajdują się pod dużym napięciem. To napięcie jest na tyle duże, że może poważnie zranić człowieka. Bez odpowiednich narzędzi i umiejętności ryzyko wypadku jest bardzo wysokie. Poniższa instrukcja opisuje procedurę wymiany liny, którą powinien przeprowadzić fachowiec.
Ważne!
Ze względu na wysokie ryzyko obrażeń nie zaleca się samodzielnej wymiany lin w bramach segmentowych bez odpowiednich umiejętności, narzędzi i doświadczenia.
Wymiana liny w bramach segmentowych z sprężynami skrętnymi
Na początek warto zrozumieć, jak działa mechanizm skrętny.
Składa się on z trzech głównych części:
- wał
- sprężyny skrętne
- bębny do nawijania liny
Sprężyny ciągną wał w stronę otwierania bramy. Wał, obracając się, wprawia w ruch zamocowane na nim bębny. Bębny nawijają linę, której jeden koniec jest przymocowany do dolnego panelu skrzydła bramy. Lina podnosi skrzydło bramy do góry.
Podczas otwierania bramy sprężyny się odkręcają, oddając energię. Podczas zamykania bramy sprężyny się nakręcają, gromadząc energię.
Sprężyna ma dwa zakończenia:
- Ruchome zakończenie
- Stałe zakończenie

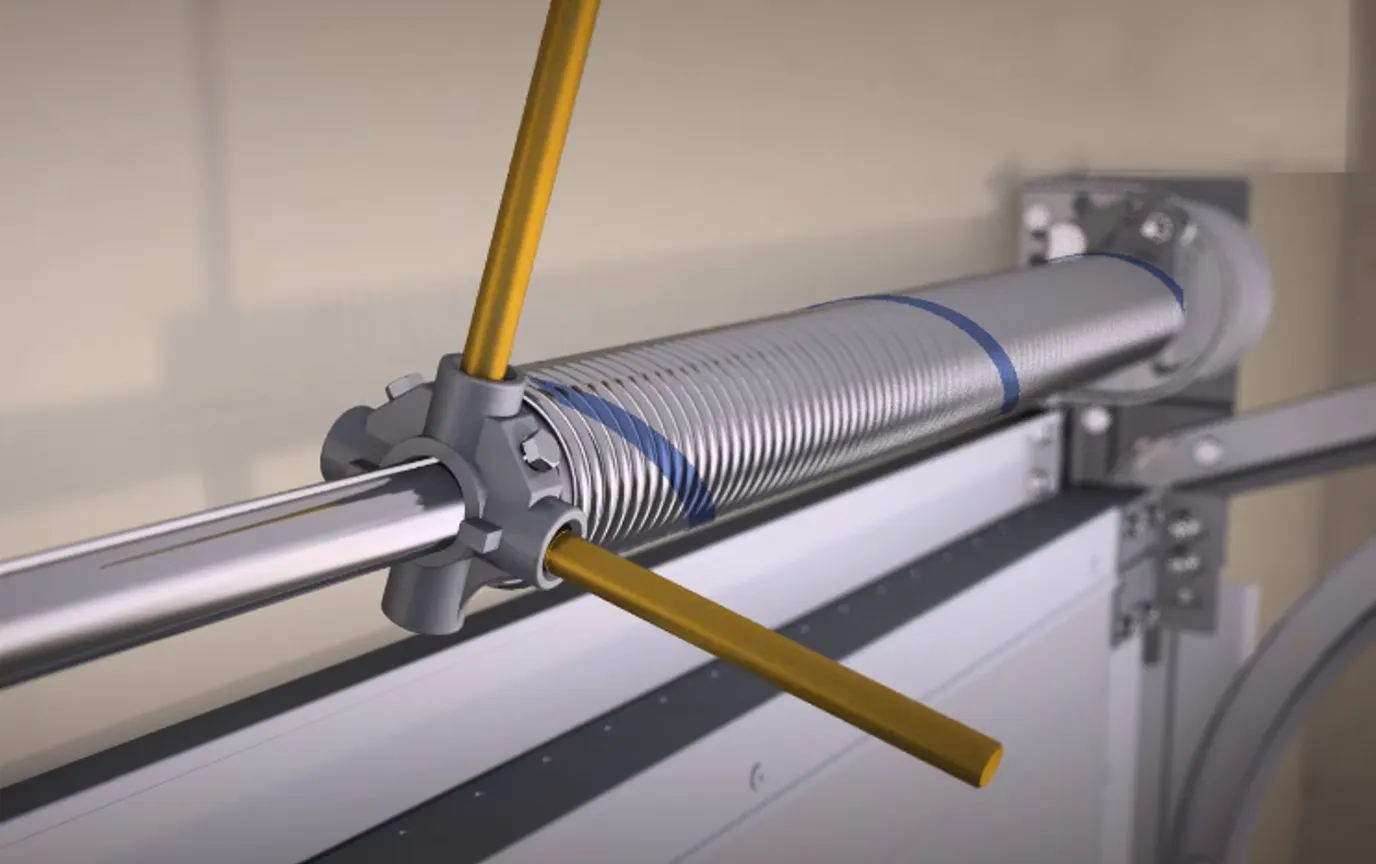

Stałe zakończenie jest przymocowane śrubami do wspornika. W ruchomym zakończeniu znajdują się cztery otwory, w które wkłada się pręty do napinania sprężyn, oraz cztery otwory z gwintem, w które wkręca się śruby stopujące (zazwyczaj są to dwie śruby). Po naciągnięciu sprężyny te śruby są dokręcane, a sprężyna zostaje sztywno połączona z wałem jednym ze swoich końców, po czym wał i to zakończenie mogą obracać się tylko razem. Napięta sprężyna, dążąc do rozkręcenia się, ciągnie wał w stronę otwierania bramy, a brama swoim ciężarem poprzez liny ciągnie wał w przeciwnym kierunku. Dzięki odpowiednio dobranym i prawidłowo naciągniętym sprężynom ciężar skrzydła bramy jest kompensowany napięciem sprężyn, co sprawia, że do otwierania bramy nie trzeba za każdym razem podnosić całego ciężaru skrzydła – wystarczy niewielki wysiłek, a resztę pracy wykonają sprężyny.
Narzędzia i części potrzebne do wymiany liny:

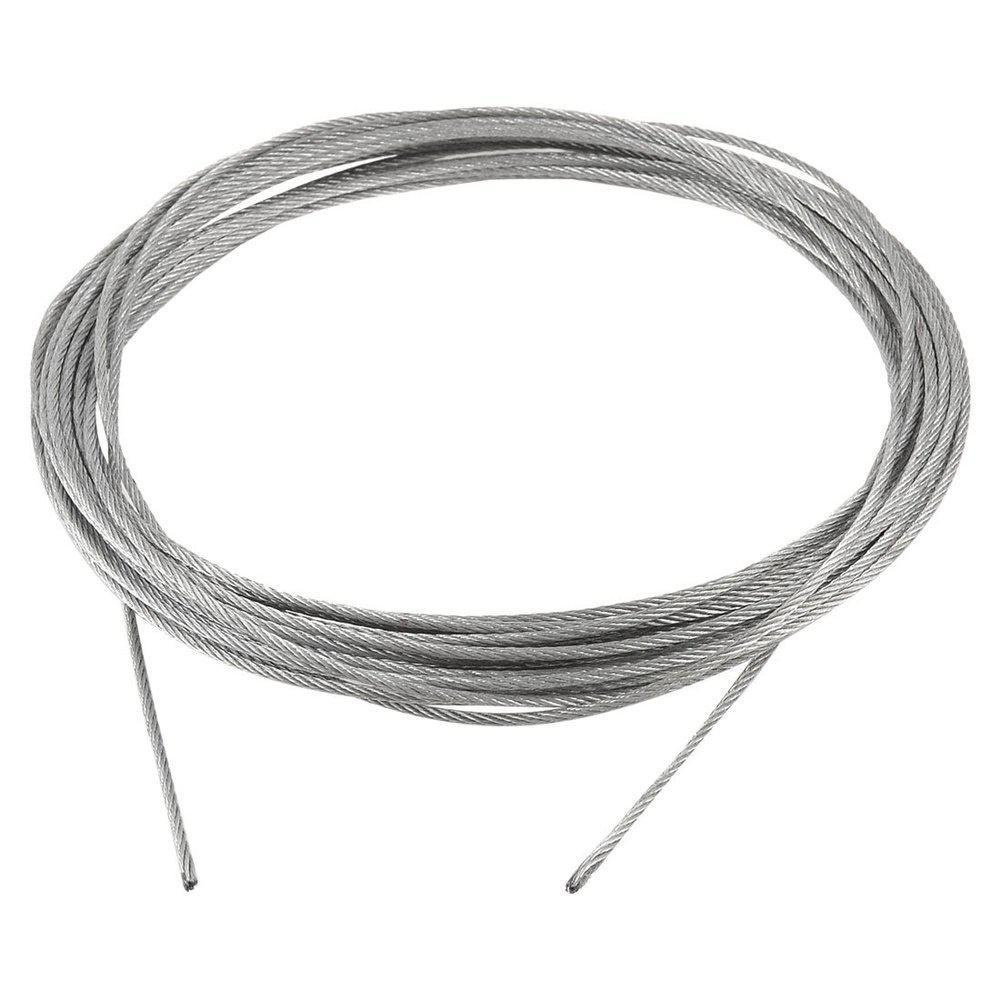

1. Stalowa lina o takiej samej średnicy jak ta, którą trzeba wymienić.

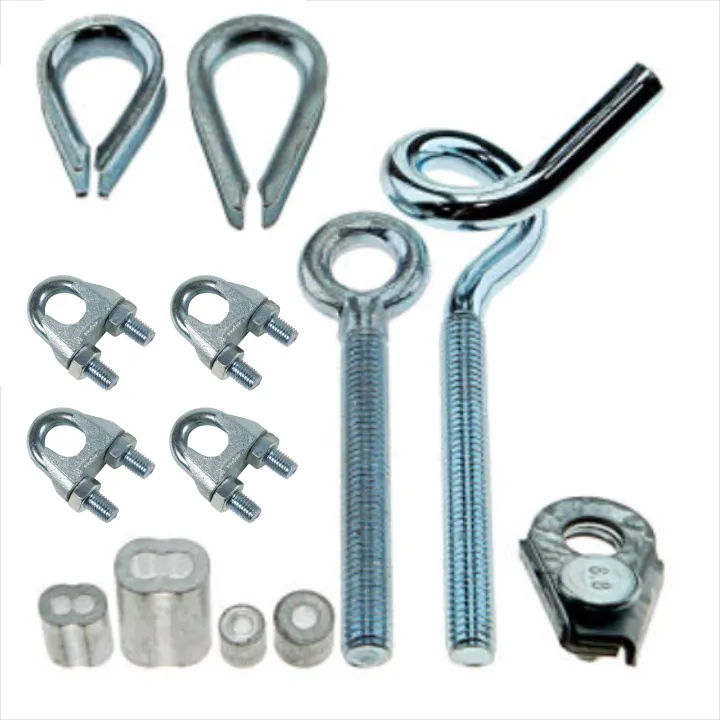

2. Zaciski takie same jak na starej linie – mogą to być jednorazowe zaciski specjalne lub wielokrotnego użytku; najważniejsze, aby były identyczne jak na starej linie.

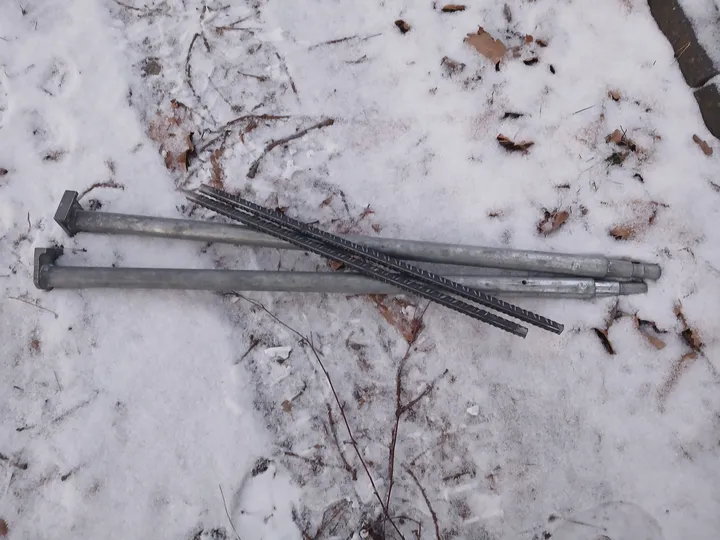

3. Pręty do napinania sprężyn. Zazwyczaj są to kawałki pręta zbrojeniowego o średnicy równej otworom w zakończeniu sprężyny i długości od 40 cm do 1,2 m.
4. Zestaw narzędzi: klucze płaskie 10, 13, 17, grzechotka z nasadkami 10 i 13, młotek, poziomica budowlana lub laserowa, zestaw kluczy imbusowych. Na różnych bramach rozmiary śrub i sposoby mocowania lin mogą się różnić, dlatego lepiej mieć pełny zestaw kluczy i nasadek.
Proces wymiany liny:
1. Podłóż pod bramę niewielkie podkładki, aby unieść ją nad podłogą.
Pomoże to w późniejszym odłączeniu liny od dolnego wspornika. Wysokość podkładek nie powinna przekraczać 5 cm, w przeciwnym razie praca ze sprężynami może być utrudniona, zwłaszcza w bramach z nisko położonym wałem.
2. Całkowicie rozluźnij sprężyny.
Włóż jeden pręt do napinania sprężyn w otwór ruchomego zakończenia, mocno go przytrzymując, odkręć śruby stopujące i usuń klin znajdujący się w rowku wału i sprężyny (w wałach bez rowka klinu nie ma, czasem też instalatorzy zapominają go zamontować).
Uwaga: Po odkręceniu śrub i wyjęciu klina cała energia sprężyny przeniesie się na pręt.
Ostrożnie przesuń włożony pręt w stronę rozluźnienia sprężyny. Nie puszczając pierwszego pręta, włóż drugi pręt w kolejny otwór i mocno trzymając drugi pręt, wyjmij pierwszy. Powtarzaj te czynności, aż sprężyna całkowicie się rozluźni.
W trakcie odkręcania licz, ile razy przekładałeś pręty – każde 4 przekładki to 1 pełny obrót sprężyny. Ta informacja będzie potrzebna do późniejszego prawidłowego naciągnięcia sprężyn.
3. Zdejmij starą linę.
Sprawdź, jak była zamocowana stara lina. Jeśli lina po drugiej stronie bramy jest nienaruszona, przyjrzyj się, jak jest zamontowana. Zwróć szczególną uwagę na sposób mocowania liny na bębnie i dolnym wsporniku, a także na jej trasę przez elementy bramy i rolki. W bramach z tylnym położeniem wału liny przechodzą przez rolkę prowadzącą – dokładnie przyjrzyj się, jak lina była przez nią przeciągnięta. Te informacje przydadzą się przy montażu nowej liny.
Czasami trudno zdjąć linę z dolnego wspornika – w takim przypadku możesz odkręcić dolny wspornik i zdjąć go z bramy, co ułatwi odłączenie liny. Nie zdejmuj jednak wsporników z obu stron jednocześnie, bo dolny panel może opaść pod ciężarem bramy, co doprowadzi do poważnej awarii.
4. Zamontuj nową linę.
Jeden koniec liny należy zamocować na bębnie do nawijania, a drugi na narożnym wsporniku dolnego panelu.
Uwaga:
Jeśli wspornik ma regulację długości liny, ustaw ją w identycznej pozycji na obu wspornikach.
Użyj tego samego sposobu mocowania nowej liny, co w przypadku starej. W niektórych przypadkach mogą być potrzebne specjalne zaciski – upewnij się, że masz je wcześniej przygotowane. Obie liny muszą mieć dokładnie taką samą długość.
Uwaga:
Nie wszystkie bramy mają możliwość regulacji długości liny. W takich przypadkach, jeśli liny po lewej i prawej stronie różnią się długością, brama będzie przekrzywiona, a u dołu pojawi się szczelina.

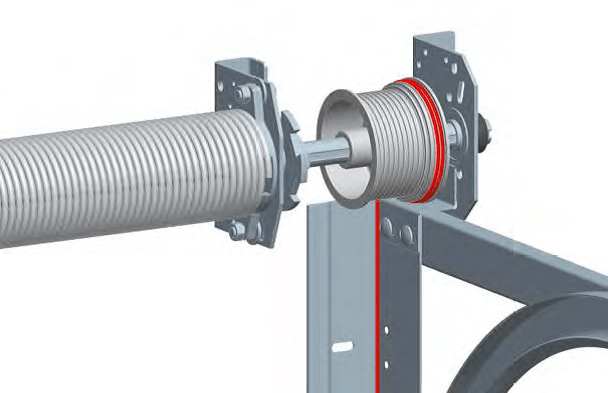

Oblicz długość liny tak, aby przy całkowicie opuszczonej bramie na bębnach pozostawało 1,5 zwoju liny. Te ochronne zwoje są niezbędne, aby zdjąć obciążenie z mocowania liny do bębna.
Nie pomijaj ochronne zwoje, bo w przeciwnym razie lina i bęben będą narażone na duże obciążenie w miejscu połączenia, co w przyszłości spowoduje kolejną awarię. Nie rób też więcej zwojów ochronnych, bo może zabraknąć miejsca na rowku bębna, aby brama otworzyła się całkowicie.
Uwaga:
Nie wszędzie podłoga jest równa. Jeśli twoja brama nie ma regulacji długości liny, na tym etapie musisz uwzględnić nierówności podłogi. Możesz wyrównać bramę za pomocą dodatkowych podkładek. W bramach z regulacją nierówności do 3 cm można skorygować na kolejnych etapach.
Przy standardowym podnoszeniu bramy lina jest prowadzona za rolkami, ale w niektórych przypadkach może znajdować się przed rolkami. Prowadź linę dokładnie tak, jak była poprowadzona stara lina, w przeciwnym razie brama nie będzie działać. Usuń podkładki spod bramy, które podłożyłeś w punkcie 1.
5. Sprawdź równomierność napięcia obu lin.
Dla wygody możesz naciągnąć sprężynę na jeden obrót, co pozwoli zobaczyć, która lina jest dłuższa, i wyrównać je. Upewnij się, że liny znajdują się w rowkach bębnów i są prawidłowo zamocowane na dolnych wspornikach. W przypadku nierównomiernego napięcia lin podczas ruchu brama będzie się przekrzywiać i nie będzie działać prawidłowo. Dłuższa lina będzie miała mniejsze napięcie i może wypadać z rowków bębna.
6. Naciągnij sprężyny skrętne.
Obracaj prętami ruchome zakończenie sprężyny w stronę naciągania. Jeśli liczyłeś obroty podczas rozkręcania sprężyn, naciągnij je na taką samą liczbę obrotów.

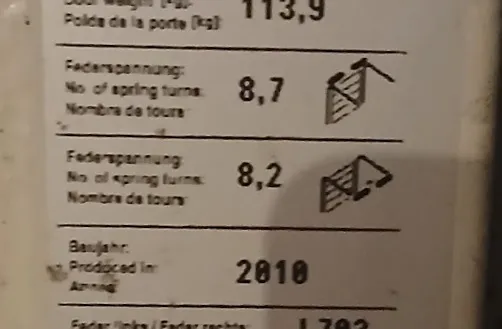

Jeśli nie liczyłeś obrotów, poszukaj na bramie fabrycznej tabliczki – zazwyczaj podaje ona liczbę obrotów, na którą należy naciągnąć sprężyny.
Jeśli tabliczki nie ma, liczbę obrotów trzeba dobrać samodzielnie. Sprężyny są prawidłowo naciągnięte, jeśli po podniesieniu skrzydła bramy na metr od podłogi brama nie opada ani nie podnosi się samoistnie. Obie sprężyny muszą być naciągnięte na taką samą liczbę obrotów, a naciąganie odbywa się w kierunku obrotu wału przy opuszczaniu skrzydła bramy. Naciągnięta sprężyna powinna ciągnąć wał w stronę podnoszenia skrzydła.
Uwaga:
Jeśli zaczniesz naciągać sprężyny w złą stronę, mogą pęknąć w trakcie naciągania. Nawet jeśli się nie uszkodzą, brama i tak nie będzie działać.
Po osiągnięciu odpowiedniej liczby obrotów rowek w ruchomym zakończeniu sprężyny należy wyrównać z rowkiem na wale, włożyć klin (jeśli jest przewidziany w konstrukcji bramy) i zabezpieczyć dwiema śrubami. Jedna ze śrub powinna znajdować się naprzeciw rowka i albo dociskać klin, albo wchodzić w rowek wału, jeśli klina nie ma. Przy braku rowka śruby muszą być bardzo mocno dokręcone, lekko deformując wał.
7. Wykonaj ostateczne wyrównanie skrzydła bramy.
Podnieś bramę na około metr i sprawdź poziomnicą budowlaną lub laserową, czy panel jest równy. Jeśli jeden koniec panelu jest wyższy od drugiego o więcej niż 0,5 cm, należy usunąć przekrzywienie. W bramach z regulacją długości liny można to zrobić bez rozkręcania sprężyn. W przeciwnym razie trzeba ponownie rozkręcić sprężyny i dostosować długość liny. Najpierw jednak upewnij się, że liny nie wypadły z rowków bębnów i są prawidłowo zamocowane w dolnych wspornikach – przekrzywienie może być z tym związane.
8. Skonfiguruj napęd bramy.
Jeśli brama ma napęd elektryczny, przed użyciem należy ustawić końcowe położenia otwierania i zamykania. Postępuj zgodnie z instrukcją napędu.
W większości przypadków po wykonaniu powyższych kroków bramę można używać, a wymiana lin jest uznawana za udaną.
Należy pamiętać, że im większe wymiary bramy, tym mocniejsze sprężyny skrętne, tym większy wysiłek trzeba włożyć w ich naciągnięcie i tym więcej energii potencjalnej w nich się gromadzi. Waga jednego metra panelu sekcyjnego wynosi około 12 kg. Nawet standardowe bramy garażowe o wymiarach 3000 x 2500 ważą 90 kg. Siła potrzebna do podniesienia skrzydła bramy jest skoncentrowana w sprężynach, a w przypadku błędu ta energia uwalnia się w mniej niż sekundę. Jeśli w tym momencie w sprężynie znajduje się niezabezpieczony pręt lub sprężyna styka się z częścią ciała czy ubrania, może to spowodować poważne obrażenia, nawet śmiertelne. Jeśli nie masz wystarczającego doświadczenia w pracy z urządzeniami technicznymi, zdecydowanie zaleca się powierzenie wymiany lin specjalistom. Pamiętaj, bezpieczeństwo jest najważniejsze. Złamana ręka będzie kosztować znacznie więcej niż wynagrodzenie fachowca.

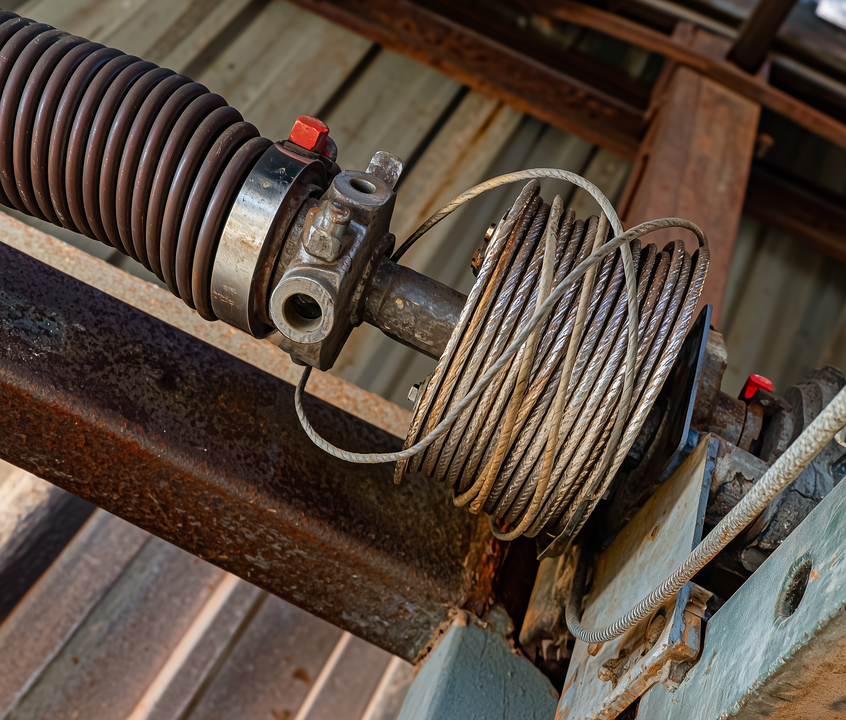

Plątanie się liny
Drugim częstym problemem, obok pękania, jest plątanie się lub spadanie liny z bębna.
Przyczyny:
- Niewystarczające napięcie sprężyn: Gdy sprężyny są zbyt słabo naciągnięte, liny mogą tracić napięcie, szczególnie w momencie, gdy brama jest całkowicie otwarta. Luźna lina łatwo może zsunąć się z rowków na bębnie.
- Przeszkoda na drodze bramy: Jeśli podczas zamykania brama natrafi na przeszkodę (np. pozostawiony przedmiot, narzędzie), jej ruch zostanie zatrzymany. W tym czasie napęd może nadal próbować zamykać bramę, co prowadzi do poluzowania lin i ich zaplątania.
- Niewłaściwy montaż lub regulacja: Błędy popełnione podczas pierwotnego montażu, takie jak nierówna długość lin czy źle wypoziomowany wał, mogą prowadzić do nierównomiernego nawijania się lin.
Co zrobić, gdy lina się zaplącze?
Praca z zaplątaną liną wymaga szczególnej ostrożności. Poniższe kroki należy wykonywać tylko przy całkowicie opuszczonej (zamkniętej) bramie.
- Zabezpiecz bramę i odłącz napęd: Upewnij się, że brama jest całkowicie opuszczona i stabilna. Jeśli jest zautomatyzowana, odłącz napęd elektryczny, aby uniknąć przypadkowego uruchomienia.
- Ostrożnie poluzuj napięcie sprężyn: Gdy brama jest opuszczona, nie ma potrzeby całkowitego rozkręcania sprężyn. Wystarczy lekko zmniejszyć ich napięcie, aby móc swobodnie operować liną.
- Użyj solidnych prętów do nawijania, aby obrócić sprężyny o niewielki kąt w kierunku opuszczania (luzowania).
- Zablokuj sprężynę w tej lekko poluzowanej pozycji, wkładając jeden z prętów w otwór stożka tak, aby pręt oparł się stabilnie o panel bramy lub o ścianę.
- Rozplącz i popraw ułożenie liny: Przy zmniejszonym napięciu, zdejmij linę z bębna, rozplącz ją i starannie nawlecz z powrotem na swoje miejsce w rowkach. Upewnij się, że obie liny są prawidłowo ułożone.
- Przywróć napięcie i sprawdź działanie: Ostrożnie przywróć pierwotne napięcie sprężyn, a następnie sprawdź, czy brama porusza się płynnie.
BARDZO WAŻNE OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA:
Absolutnie nie wolno luzować ani rozkręcać sprężyn, gdy brama nie jest całkowicie opuszczona. Próba wykonania tej czynności przy otwartej lub częściowo otwartej bramie spowoduje jej gwałtowne, niekontrolowane opadnięcie. Nagłe opadnięcie bramy może wywołać odruch, w wyniku którego osoba wykonująca naprawę wypuści z rąk pręt podtrzymujący napiętą sprężynę, co nieuchronnie doprowadzi do poważnego wypadku, ciężkich obrażeń ciała i znacznych szkód materialnych.
Podsumowanie i zalecenia końcowe
Problemy z linami w bramach segmentowych należą do najczęstszych, ale i najniebezpieczniejszych awarii. Kluczowym i najbardziej ryzykownym elementem, z którym wiąże się naprawa, są sprężyny skrętne. Gromadzą one ogromną energię, która, jeśli zostanie uwolniona w sposób niekontrolowany, może prowadzić do poważnych uszkodzeń mienia, a nawet ciężkich obrażeń ciała.
Chociaż instrukcje te opisują procedurę, należy podkreślić, że samodzielna praca przy sprężynach bramy segmentowej jest wysoce niewskazana bez odpowiedniego doświadczenia i narzędzi. Błędy w sztuce, takie jak próba luzowania sprężyn przy nieopuszczonej bramie, mogą mieć katastrofalne skutki.
Dlatego, dla własnego bezpieczeństwa i pewności, że naprawa zostanie wykonana prawidłowo, najlepszym i najbezpieczniejszym rozwiązaniem jest zawsze zwrócenie się do specjalistów. Profesjonalny serwis dysponuje wiedzą, doświadczeniem i odpowiednimi narzędziami, aby szybko i bezpiecznie usunąć każdą usterkę. Doświadczony technik nie tylko naprawi problem, ale również oceni ogólny stan bramy, co może zapobiec przyszłym awariom. Pamiętaj, że oszczędność na profesjonalnej usłudze może prowadzić do znacznie większych kosztów związanych z uszkodzeniami lub, co gorsza, wypadkiem. Bezpieczeństwo Twoje i Twoich bliskich jest zawsze najważniejsze.
Ten artykuł jest w trakcie pisania i zostanie uzupełniony w przyszłości.
